Eine automatisierte Dichtheitsprüfung beginnt nicht erst mit der Messung. Die Prüfteile müssen bereitgestellt, sicher aufgenommen und positioniert, durch den Prüfprozess geführt, bewertet und anschließend an den nächsten Fertigungsschritt übergeben werden.
MACEAS verbindet diese Abläufe zu einem durchgängigen teil- oder vollautomatisierten Prozess. Abhängig von Bauteil, Taktzeit, Variantenvielfalt und Produktionsumgebung entstehen eigenständige Prüfstationen, automatisierte Fertigungszellen oder vollständig integrierte Anlagen. Mechanik, Elektrotechnik, Steuerung, Bedienung und Datenkommunikation werden dabei aufeinander abgestimmt.
Kurze Taktzeiten und hoher Durchsatz
Automatisierte Zuführung, Prüfung und Entnahme reduzieren manuelle Arbeitsschritte und ermöglichen einen kontinuierlichen Produktionsablauf.
Reproduzierbare Prozesssicherheit
Jeder Prüfling durchläuft den definierten Prüfprozess unter gleichbleibenden Bedingungen, unabhängig vom Bedienpersonal und zuverlässig wiederholbar.
Durchgängige Prozessintegration
Teilehandling, Dichtheitsprüfung, Auswertung und Datenübertragung werden nahtlos in die Fertigungslinie eingebunden und zu einem abgestimmten Gesamtprozess verbunden.
Wann sollten Sie eine Automatisierung Ihrer Prüfprozesse in Betracht ziehen?
Eine automatisierte Dichtheitsprüfung ist insbesondere dann sinnvoll, wenn hohe Stückzahlen, kurze Taktzeiten oder besondere Anforderungen an Prozesssicherheit und Dokumentation erfüllt werden müssen.
Hohe Stückzahlen und kurze Taktzeiten
Wenn Prüfteile schnell und kontinuierlich geprüft werden müssen, lassen sich Zuführung, Prüfung und Entnahme zu einem abgestimmten Prozess verbinden.
Reproduzierbare Prüfergebnisse
Wenn die Prüfung unabhängig vom Bedienpersonal stets unter denselben Bedingungen ablaufen soll, reduziert die Automatisierung manuelle Einflüsse.
Automatisierter Materialfluss
Wenn Prüfteile ohne manuelles Eingreifen bereitgestellt, positioniert, adaptiert und anschließend an den nächsten Prozessschritt übergeben werden sollen.
Lückenlose Dokumentation
Wenn Messwerte, Prüfergebnisse und Bauteildaten automatisch erfasst, eindeutig zugeordnet und an übergeordnete Qualitätssysteme übermittelt werden müssen.
Integration in bestehende Fertigungsprozesse
Wenn die Dichtheitsprüfung mit vor- und nachgelagerten Bearbeitungs-, Montage- oder Prüfstationen zu einer durchgängigen Produktionslinie verbunden werden soll.
… und Prüfaufgabe bewerten lassen
Automatisierung passend zu Prüfverfahren und Produktionsprozess
Helium
Automatisierte
Helium-Dichtheitsprüfung
Bei der Helium-Dichtheitsprüfung läuft der eigentliche Prüfprozess normalerweise automatisiert ab, unabhängig davon, ob die Prüfteile manuell oder mittels eines Handling-Systems zugeführt werden. MACEAS verbindet die Aufnahme, Adaption und Abdichtung des Prüfteils mit den Prüfprozessschritten Evakuierung, Helium-Untergrundmessung, Prüfgasbeaufschlagung, Messung und Bewertung sowie der anschließenden Übergabe an den nächsten Prozessschritt.
Je nach geforderter Taktzeit können Einzel- oder Mehrfachprüfanlagen, zusätzliche Prüfkammern, unterschiedliche Artikelaufnahmen und eine optionale Heliumrückgewinnung in das Anlagenkonzept einbezogen werden.
Ultraschall
Automatisierte Ultraschall-Dichtheitsprüfung

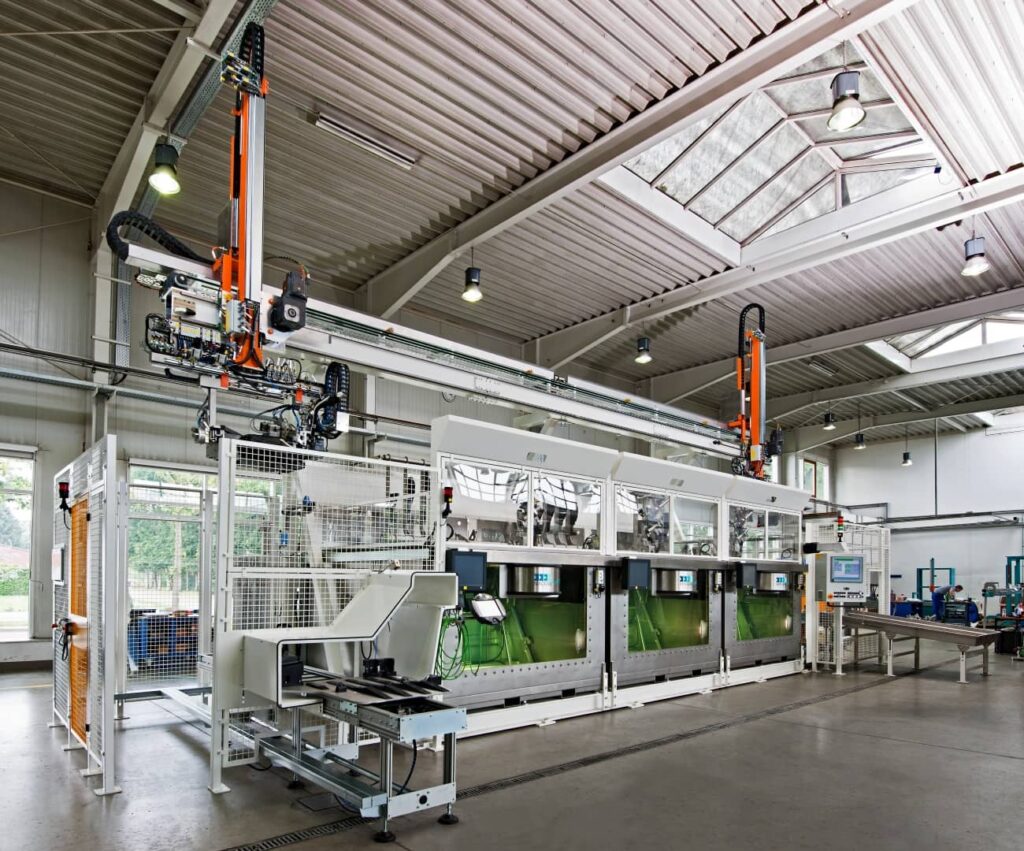

Bei der Ultraschall-Dichtheitsprüfung können Zuführung, Positionierung, Eintauchen und Entnahme der Prüfteile mit dem eigentlichen Messprozess verbunden werden. Auch die gleichzeitige Prüfung mehrerer Bauteile in einem Wasserbad ist möglich.
Während der gesamten Messzeit überwacht das Ultraschallsystem die relevanten Prüfbereiche und lokalisiert austretende Gasblasen. Messergebnisse stehen in Echtzeit zur Verfügung und können über die Anlagensteuerung visualisiert, dokumentiert und an übergeordnete Systeme übermittelt werden. Die Sensortechnik lässt sich sowohl in neue Prüfanlagen als auch in vorhandene Fertigungslinien integrieren.
Elektrolyt
Automatisierte Elektrolyt-Dichtheitsprüfung
Die Elektrolyt-Dichtheitsprüfung eignet sich als End-of-Line-Prüfung für bereits befüllte und vollständig versiegelte Batteriezellen. Die Zellen werden der Vakuumkammer zugeführt, geprüft und anschließend kontrolliert aus dem Prüfprozess ausgeschleust oder an den nächsten Fertigungsschritt übergeben.
Abhängig von Zellformat, Durchsatz und Taktzeit lassen sich Einzel-, Mehrkammer- oder Batchkonzepte realisieren. Automatisierte Prüfabläufe, die eindeutige Zuordnung der Messergebnisse und deren Übergabe an übergeordnete Qualitätssysteme ermöglichen eine lückenlose Rückverfolgbarkeit innerhalb der Batteriezellenproduktion.
Individuell
Individueller Maschinen- und Anlagenbau
Die Maschinenbaukompetenz von MACEAS reicht weit über die Dichtheitsprüfung hinaus. Ob spezielle Vorrichtung, Handlingsystem, automatisierte Fertigungszelle oder komplette Produktionslinie: MACEAS entwickelt und realisiert kundenspezifische Lösungen für industrielle Bearbeitungs-, Montage-, Förder- und Prüfprozesse.
Die Umsetzung kann auf Grundlage einer Kundenspezifikation, einer vorhandenen Konstruktion oder einer zunächst nur beschriebenen Aufgabenstellung erfolgen. Mechanik, Elektrotechnik, Steuerungstechnik und Programmierung werden als abgestimmte Gesamtlösung realisiert. Durch die hohe Fertigungstiefe können wesentliche Schritte von der Konstruktion über Fertigung und Montage bis zur Inbetriebnahme aus einer Hand erbracht werden.
Automatisierung entlang des gesamten Produktionsprozesses
Unsere Automatisierungslösungen enden nicht vor oder nach der Dichtheitsprüfstation. Auf Wunsch verbinden wir die Dichtheitsprüfung mit vor- und nachgelagerten Bearbeitungs-, Montage- und Logistikprozessen. So entsteht eine durchgängige Lösung, die auf Ihre Bauteile, Fertigungsabläufe und Qualitätsanforderungen abgestimmt ist.Materialbereitstellung und Teilehandling
- Materialbevorratung und automatische Bereitstellung von Bauteilen
- Handlingssysteme, z.B. mittels Roboter zum Einlegen in Formen, Aufnahmen oder Prüfstationen
- Intelligente Zwischenlagerung und Pufferung innerhalb des Fertigungsprozesses
- Automatische Entnahme und Übergabe an den nächsten Bearbeitungsschritt
- Lager- und Fördertechnik für Bauteile und zu montierende Komponenten
- Intelligente Zwischenlagerung und Pufferung innerhalb der Fertigung
Bearbeitung und Montage
- Manuelle oder automatisierte Entbutzung entsprechend dem jeweiligen Kraftstoffbehältertyp
- Nachkühlvorrichtungen mit oder ohne Roboterhandling
- Montage von Pumpen, Leitungen, Ventilen und weiteren Komponenten
- Verkettung unterschiedlicher Bearbeitungs- und Montagestationen
Kennzeichnung und Qualitätssicherung
- Kennzeichnung durch Etikettendruck oder Laserbeschriftung
- Kennzeichnung und Qualitätssicherung
- Weitergabe der Prozessdaten
(z.B. Leckrate) - Nachverfolgbarkeit
- Schnittstellenintegration
- Integrierte manuelle, teil- oder vollautomatisierte Dichtheitsprüfungen
- Einbindung von Helium-, Ultraschall- und Elektrolyt-Dichtheitsprüfungen
- Prozessüberwachung durch Qualitätssicherungssysteme einschließlich Bedienerführung
- Erfassung und Zuordnung von Produktions- und Prüfdaten
In vier Schritten zur
automatisierten Anlage
Ihre Prüfaufgabe.
Ihre Automatisierung.
Eine Lösung aus einer Hand.
Sie möchten Prüfteile automatisch in einen Prüfprozess ein- und ausschleusen, eine vorhandene Fertigungslinie erweitern oder eine vollständig neue Sondermaschine realisieren? Sprechen Sie mit uns über Ihre Aufgabenstellung.
… und Ihre Anforderungen mit uns besprechen
Häufige Fragen
Stufen der Automatisierung
Welche Automatisierungsstufen sind bei einer Dichtheitsprüfanlage möglich?
Welche Schritte einer Dichtheitsprüfung können automatisiert werden?
Automatisierbar sind die Bereitstellung und Zuführung der Prüfteile, ihre Identifikation, Positionierung und Adaption sowie der vollständige Prüfablauf. Auch die Bewertung und Dokumentation der Messergebnisse, die Entnahme der Prüfteile und ihre Übergabe an den nächsten Produktionsschritt können in das Automatisierungskonzept einbezogen werden.
Wann ist eine teilautomatisierte Lösung sinnvoll?
Was zeichnet eine vollautomatisierte Prüfanlage aus?
Welche Dichtheitsprüfverfahren lassen sich automatisieren?
Sowohl die Helium-Dichtheitsprüfung als auch die Ultraschall- und Elektrolyt-Dichtheitsprüfung können in teil- oder vollautomatisierte Anlagenkonzepte eingebunden werden. Der geeignete Automatisierungsgrad richtet sich nach Prüfteil, Prüfverfahren, Stückzahl, Taktzeit und Produktionsumgebung.
Können mehrere Prüfteile gleichzeitig geprüft werden?
Anlagenkonzept und Integration
Können automatisierte Prüfsysteme in
bestehende Fertigungslinien integriert werden?
bestehende Fertigungslinien integriert werden?
Können unterschiedliche Produktvarianten auf einer Anlage geprüft werden?
Prüfanlagen können für mehrere Produktvarianten ausgelegt werden. Möglich sind beispielsweise wechselbare Artikelaufnahmen, anpassbare Prüfprogramme oder automatisch erkannte Bauteiltypen. Welche Umrüstung erforderlich ist und ob sie manuell oder automatisch erfolgt, wird im Anlagenkonzept festgelegt.
Wie werden Prüfergebnisse dokumentiert und weiterverarbeitet?
Können bestehende Anlagen nachträglich erweitert werden?
Übernimmt MACEAS auch Automatisierungsaufgaben
außerhalb der Dichtheitsprüfung?
außerhalb der Dichtheitsprüfung?
Planung, Umsetzung und Wirtschaftlichkeit
Wie wird der passende Automatisierungsgrad bestimmt?
Wie beeinflusst die Automatisierung die Taktzeit?
Ab wann ist eine Automatisierung wirtschaftlich?
Wie läuft die Entwicklung einer individuellen Automatisierungslösung ab?
Geschäftsführer
Ihr Automatisierungsvorhaben bewerten lassen
Schildern Sie uns Ihre Prüfaufgabe und Anforderungen. Gemeinsam ermitteln wir, welcher Automatisierungsgrad technisch sinnvoll und wirtschaftlich passend ist.
